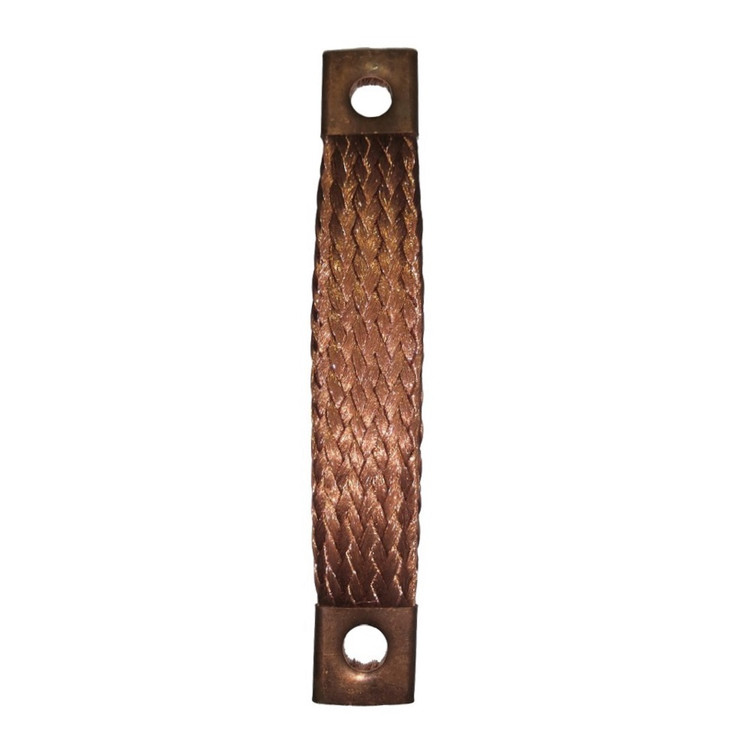

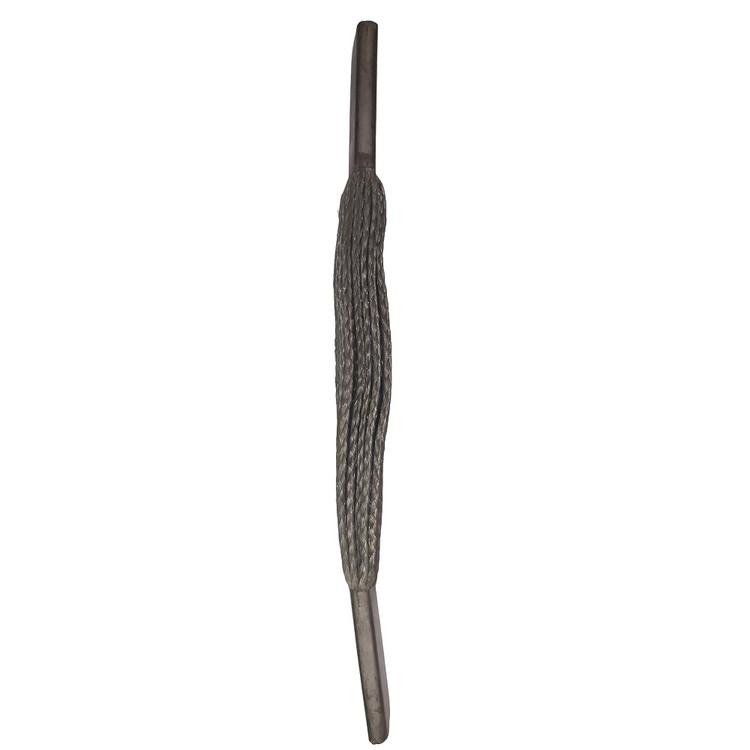

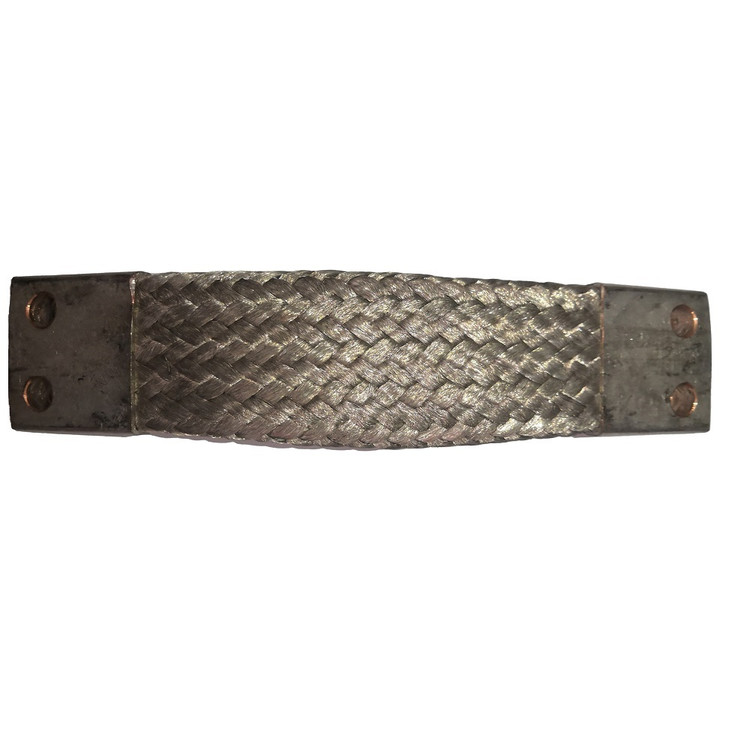

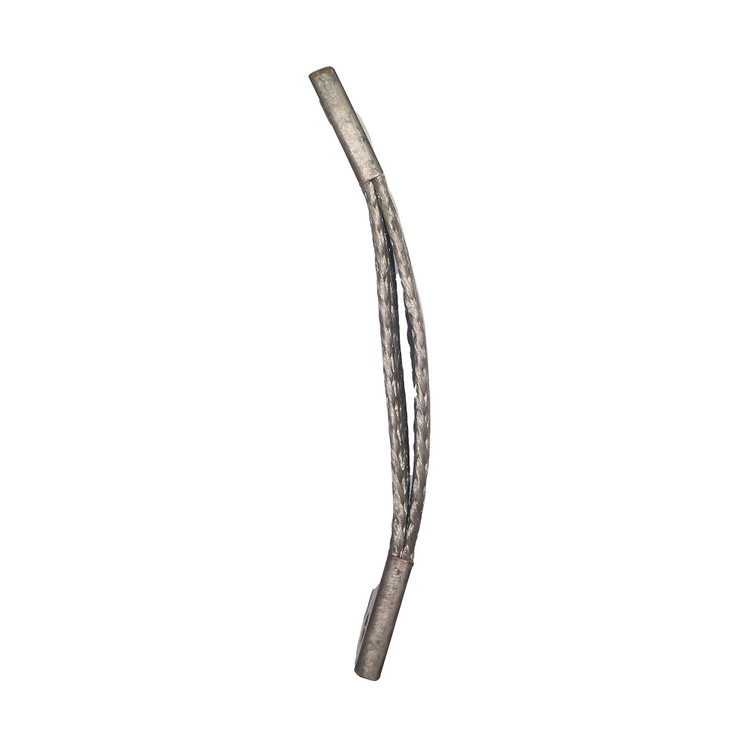

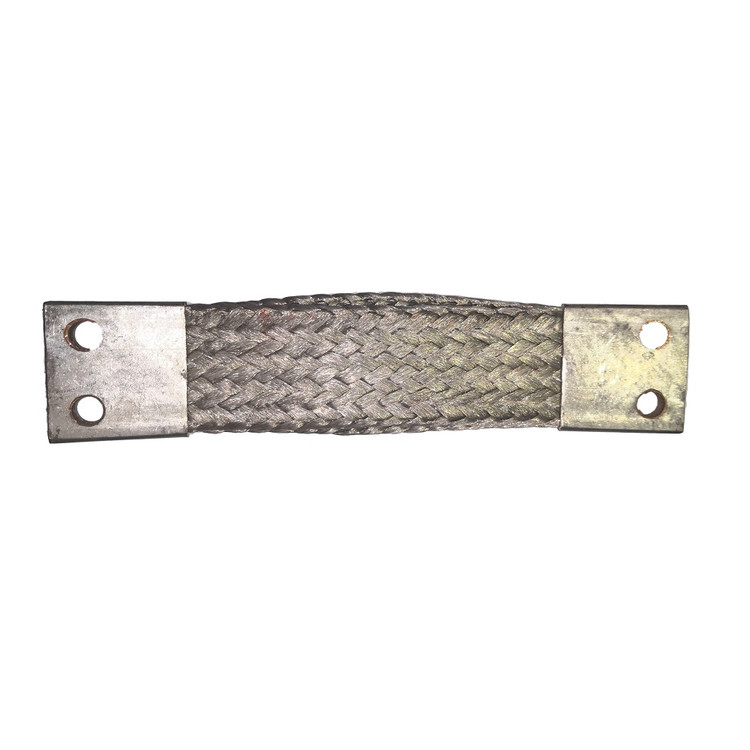

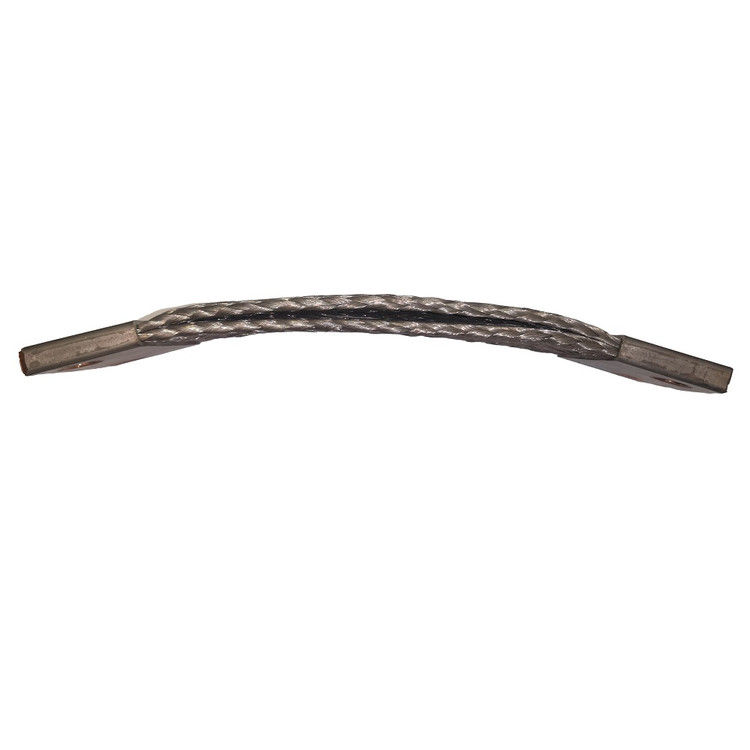

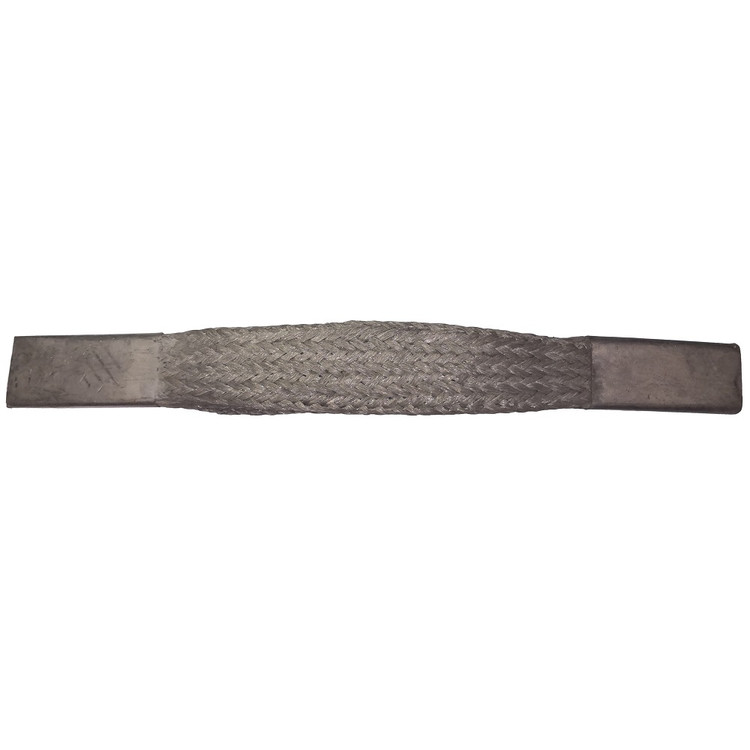

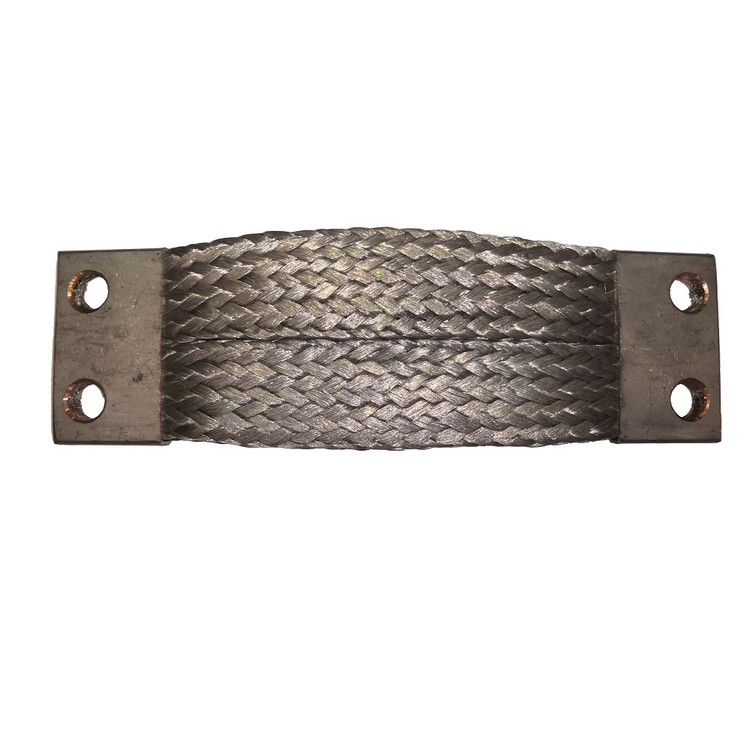

تسمه مسی بافته شده فلکسیبل
جنس
مس
جنس روکش
قلع
تسمه مسی بافته شده فلکسیبل
قلع اندود
Woven flexibie copper belt
تسمه مسی بافته شده (شیلد استرند مسی) می تواند یک اتصال الکتریکی انعطاف پذیر را ایجاد کند که از قابلیت کم لرزش بودن برخوردار است. به همین منظور از آن در مواردی همچون تابلوهای برقی بهره گرفته می شود. به صورت فلکسیبل و با رشته های نازک مسی بافته شده و قابل مصرف می باشد.
- جنس تسمه: مس خالص و یا مس قلع اندود (این تسمه از مس با گریدهای C۱۰۱ , C۱۰۲ با درجه خلوص بالای ۹۹,۵ تولید می شود)
- متعلقات: دو طرف این تسمه توسط لوله مسی پرس و پانچ شده است.
-
ویژگی های تسمه مسی بافته شده
- طراحی قوی
- فوق العاده انعطاف پذیر
- ایده آل به عنوان تسمه ارت
- ظرفیت حمل جریان زیاد
- کار سنگین با مقاومت کم
- در اتمسفرهای خورنده با پوشش قلع مورد استفاده قرار میگیرند.
- مقاومت در برابر سایش، نرمی و اتلاف گرما(بیشتر برای محافظت از خطوط سیگنال فرکانس بالا استفاده میشود و عملکرد تهویه خوب و اتلاف گرمای فوری سیم را دارد.)
- در برابر شکستن بر اثر حرکت مکرر و لرزش به راحتی شکسته نمیشود، نرم است و نسبت به نوارهای با قطر بیشتر، بسیار مقاومتر میباشند.
- میتواند لرزشهای غیر ضروری را از بین ببرد و نویز را کاهش دهد.
- دارای هدایت الکتریکی بالا
- مقاومت در برابر اکسیداسیون
-
کاربرد تسمه مسی بافته شده
-
در صنایع برق و الکترونیک (عملکرد ژنراتور، توربین ها وهمچنین ترانسفورماتورها باعث خواهد شد تا لرزش نسبی ایجاد شود. به همین علت نیاز است تا این لرزش ها تا حدودی گرفته شوند. بدین منظور از تسمه های مسی استفاده می شود.)
- در سیستم های حفاظت از صاعقه و ارتینگ
- برای اتصال الکتریکی دربها، پانلهای فرعی، موتورها و قابهای ماشینها (جهت همبندی قطعات متحرک از قبیل درب تابلوهای برق ، در و پنجره و یا دکل های چند تکه متحرک)
- در ساخت تابلوهای کنترل اتوماسیون صنعتی یا سازههای ماشین (انواع تسمه ارت بافته شده تابلو برق درواقع یک قطعه از جنس مس و قابل انعطاف بوده که در تابلو برق قابل استفاده می باشد)
- در موتورهای لوکوموتیو
- موتورهای اتومبیل
- تجهیزات الکتریکی
- مجموعههای DG
- کیتهای اتصال کابل و اتصالات فلنج
- در انتقال نیرو
- در سوئیچ برق
- در مجموعه ژنراتورها
- در باتریهای ذخیرهسازی
- در اتصال نرم سیمهای برس کربن
- در وسایل برقی با ولتاژ متوسط و کم به عنوان اجزای انتقال قدرت
- بافتههای مسی برای ایجاد اتصالات لولهها و شیرها در کاربردهای مختلف از جمله صنایع دریایی و نفت و گاز استفاده میشود.
- کانکتورهای بافته مسی برای اتصال شینهها به اجزای مختلف الکتریکی مانند ترانسفورماتورها، ژنراتورها، سوئیچها، قطع کنندههای مدار، فیوزها، و سایر اتصالات در سیستمهای انتقال قدرت استفاده میشوند.
- برای محافظت در برابر اضافه بارهای الکترواستاتیک، ارت کردن تجهیزات الکتریکی و حفاظت در برابر صاعقه، بهعنوان یک اتصال (بسط) بین هادیها استفاده میشوند. آنها بین تجهیزات و زمین قرار میگیرند تا نوسانات الکتریکی را به زمین یا به سایر اجزایی که قادر به جذب مقادیر قابل توجهی ولتاژ گذرا هستند منتقل کنند.
استفاده از تسمه مسی بافته شده یا نوار مسی بافته شده به زمین معمولاً برای ایجاد یک مسیر کم امپدانس برای جریان الکتریکی به زمین استفاده می شود و در نتیجه خطر شوک الکتریکی و آسیب تجهیزات را به حداقل می رساند. این نوع سیستم اتصال به زمین معمولاً در سیستم های قدرت الکتریکی، شبکه های مخابراتی و مراکز داده استفاده می شود، جایی که اتصال ارت قابل اعتماد و کارآمد ضروری است.
تسمه مسی بافته شده معمولاً در جهت افقی یا عمودی نصب می شود و به یک الکترود ارت مانند میله ارت یا صفحه ارت متصل می شود. طراحی بافته شده تسمه مسی به آن اجازه می دهد تا انعطاف پذیر و در مواجه با سطوح نامنظم قابل استفاده باشد و در عین حال استحکام و مقاومت کششی خوبی داشته باشد. همچنین تسمه بافته شده مسی برای استفاده در کاربردهایی که فضا محدود است یا جایی که خم یا گوشه های تنگ وجود دارد، ایده آل است.
علاوه بر ارائه ارت با امپدانس کم، تسمه مسی بافته میتواند به کاهش تداخل الکترومغناطیس (electromagnetic interference) و تداخل فرکانس رادیویی (radio frequency interference) در تجهیزات الکترونیکی حساس کمک کند. این به این دلیل است که طراحی بافته شده کمربند محافظی ایجاد می کند که می تواند سیگنال های الکترومغناطیسی ناخواسته را مسدود یا جذب کند.
به طور کلی، استفاده از تسمه مسی بافته شده برای ارت یکی از نکات مهم در هر سیستم الکتریکی یا الکترونیکی می باشد جایی که اتصال زمین قابل اطمینان و کارآمد مورد نیاز است.
نکات مهم در هنگام سفارش تسمه مسی بافته شده
- از آنجا که ابعاد و تنوع این محصول بالا می باشد و همچنین امکان سفارشی سازی وجود دارد، لذا بهتر است که ابعاد و مشخصات دقیق محصول خود را برای ما ارسال کنید و یا اگر نقشه مهندسی از محصول مورد نظر دارید آنرا برای ما بفرستید.
- میزان خلوص مس بکار رفته در ساخت تسمه مسی در عملکرد و کیفیت و همچین قیمت آن نقش بسزایی دارد. بنابراین حتما هنگام مقایسه قیمت به خلوص تسمه مسی پیشنهاد شده دقت فرمایید.
- تسمه های مسی بافته شده در بعضی موارد بر اساس وزن قیمت گذاری می شوند. در مواردی که سفارشی سازی نیاز است، قیمت بر اساس پیش بینی وزن محصولی که قرار است ساخته شود تعیین می شود و نه وزن محصول ساخته شده نهایی که ممکن تا 5 درصد بیشتر یا کمتر باشد.
تفاوت تسمه شمشی مسی و مسی قلع اندود چیست؟
در اتمسفرهای خورنده تسمه های مسی قلع اندود مقاومت شیمیایی و خوردگی بهتری دارند. تمام تسمه های شمشی مسی قابل قلع اندود کردن می باشند. هزینه قلع اندود کردن تقریبا یک سوم قیمت خود تسمه شمشی مسی می باشد.
تسمه مسی بافته شده، بسته به درخواست شما در ابعاد گوناگون و سایزهای متفاوت تولید می شود و در صورت نیاز با پوشش قلع (قلع اندود) نیز قابل ارائه می باشد.
تسمه مسی بافته شده برای ایجاد یک مسیر کم امپدانس برای جریان الکتریکی به زمین استفاده می شود و در نتیجه خطر شوک الکتریکی و آسیب تجهیزات را به حداقل می رساند. این نوع سیستم اتصال به زمین معمولاً در سیستم های قدرت الکتریکی، شبکه های مخابراتی و مراکز داده استفاده می شود، جایی که اتصال ارت قابل اعتماد و کارآمد ضروری است. تسمه مسی بافته شده معمولاً در جهت افقی یا عمودی نصب و به الکترود ارت مانند میله ارت یا صفحه ارت متصل می شود. طراحی بافته شده تسمه مسی به آن اجازه می دهد تا انعطاف پذیر و در مواجه با سطوح نامنظم قابل استفاده باشد و در عین حال استحکام و مقاومت کششی خوبی داشته باشد.در اتمسفرهای خورنده تسمه های مسی قلع اندود مقاومت شیمیایی و خوردگی بهتری دارند. قیمت تسمه مسی قلع اندود بین 1.5 تا 2.5 برابر تسمه مسی معمولی می باشد.
تسمه مسی بافته شده
قلع اندود
Woven flexibie copper belt
{تسمه مسی بافته شده کوچک هر عدد 700 هزار تومان}
{تسمه مسی بافته شده کوچک قلع اندود هر عدد 4 میلیون تومان}
{تسمه مسی بافته شده قلع اندود جفت متوسط هر عدد 5 میلیون تومان}
{تسمه مسی بافته شده قلع اندود بزرگ هر عدد 7 میلیون تومان}
