کنتور‌ برقگیر

کنتور‌ برقگیر های 63-132-230-400 کیلوولت

ساخت کشور انگلستان

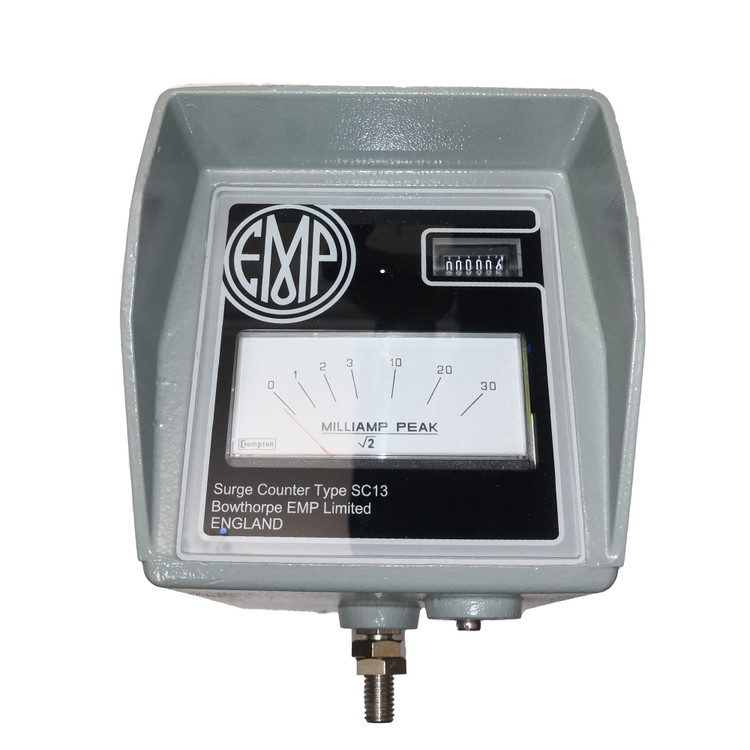

شمارنده یا کنتور‌ برقگیر (Surge Arrester Counting)

یکی از اقلام برقگیر ها نوع بافنتیل آن است. این نوع برقگیرها دارای یک مقاومت غیر خطی هستند. که امروزه از نوع اکسید روی ( ZnO ) کاربرد بیشتری دارد.
این نوع برقگیرها در شرایط عادی شبکه هیچ گونه عملکردی ندارند و هیچ جریانی از آن نمی گذرد ( بجز جریان نشتی که در حد میکرو آمپر کوچک می باشد ). اما در هنگام بروز اضافه ولتاژ چه در اثر کلید زنی و یا رخداد صاعقه بصورت یک هادی عمل می کند و تنها اضافه ولتاژ بوجود آمده را به زمین هدایت (ارت) می کند. لذا باید سیم اتصال زمین آن بسیار مرغوب و از قطر مناسب و دارای اتصالات محکم باشد. این نوع برقگیرها پس از اتمام اضافه ولتاژ به حالت اولیه خود برمی گردد. و از آنجا که تعداد دفعات عملکرد برقگیر ارتباط مستقیم با سلامت قرص های مقاومت برقگیر دارد و عمر کلی برقگیر محسوب می شود. لذا باید تعداد عملکردهای آن را تحت نظر داشته باشیم بدین جهت در انتهای برقگیر ها که به استراکچر متصل می شود. که بوسیله ی کنتور میتوانیم بررسی کنیم و توسط مقره هایی از زمین و استراکچر ها ایزوله می شود. که مقدار مقاومت عایقی این مقره ها بسته به نوع و ولتاژ کاری برقگیر دارد.
