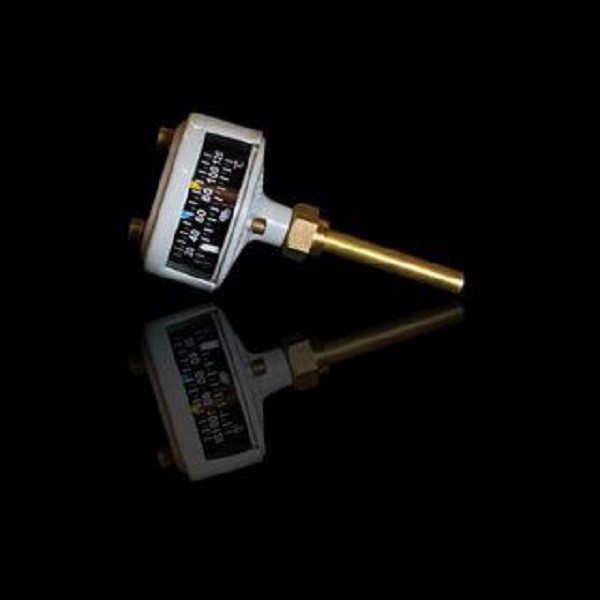

ترمومتر روغن ترانسفورماتور توزیع

ترمومتر روغن ترانسفورماتورهای 20 و 33 کیلوولت

Bimetal Thermometer 20 & 33 KV

با اطلاع از اثرات مخرب حرارت غیر مجاز بر کیفیت عایق های ترانسفورماتور و با توجه به کلاس حرارتی عایق های مورد استفاده در آن لازم است دمای روغن در تمامی شرایط کارکرد ترانسفورماتور تحت  کنترل باشد.برای این منظور در ترانسفورماتور های روغنی (با منبع انبساط و هرمتیک) از ترمومتر استفاده می شود.

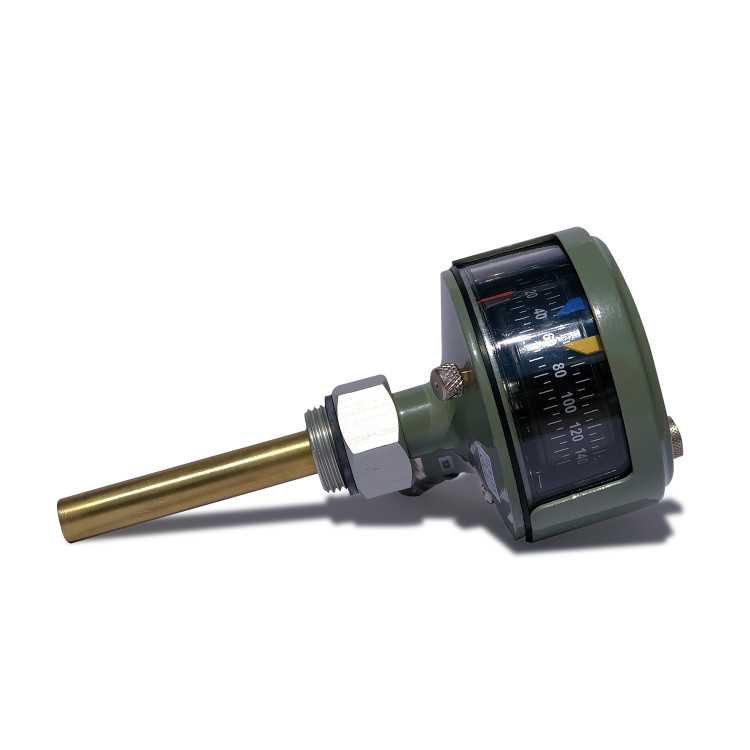

نحوه عملکرد ترمومتر روغن ترانسفورماتور توزیع

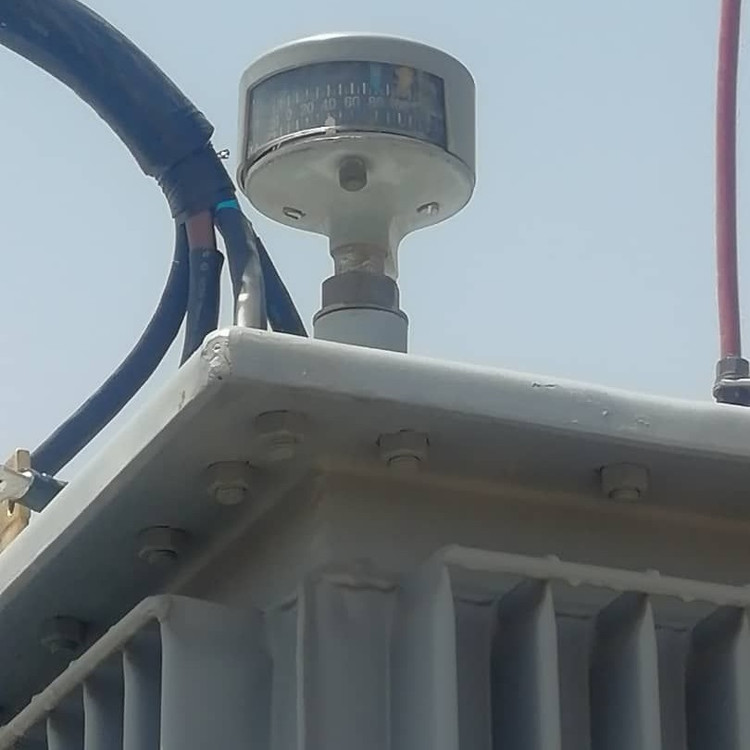

قسمت بی متال (دو فلزی) ترمومتر روغن ترانسفورماتور با حس کردن دمای روغن داخل غلاف موجب تحریک و حرکت عقربه گردیده و دمای روغن را در محدوده دمایی 0 تا 120 درجه سانتیگراد نشان می دهد. در صورت رشد تصاعدی دمای روغن و رسیدن عقربه به شاخص آبی رنگ که اکثراً بر روی دمای 85 درجه تنظیم میگردد، سوئیچ مربوط به آلارم تحریک شده و عمل خواهد نمود. در صورت ادامه افزایش دمای روغن و رسیدن عقربه به شاخص زرد رنگ که بر روی دمای 95 درجه تنظیم شده، میکروسوئیچ مربوط به حالت قطع عمل خواهد کرد. شایان ذکر است این ترمومترها داری یک عقربه نشان دهنده حداکثر دما می باشند که توسط عقربه اصلی حرکت داده می شود و بیشترین دمایی که در حین کار ترانسفورماتور اتفاق افتاده است را نشان می دهد. این عقربه به راحتی پس از بررسی ترانسفورماتور توسط پیچ روی بدنه قابل برگرداندن به حالت اولیه می باشد. جهت نصب ترمومتر روغن ترانس در محل مربوطه که دربالای سیم پیچ قرار دارد، یک غلاف فولادی روی درپوش تعبیه می گردد و قسمت بی متال این ترمومترها توسط پیچ مخصوص بدنه آن در غلاف قرار می گیرد. لازم به ذکر است به علت مسدود بودن انتهای غلاف ترمومتر، روغن داخل آن با روغن ترانسفورماتور ارتباط مستقیم نداشته و این امر موجب قرائت دمای متوسط روغن، همچنین سهولت تعمیر و تعویض ترمومتر میگردد.

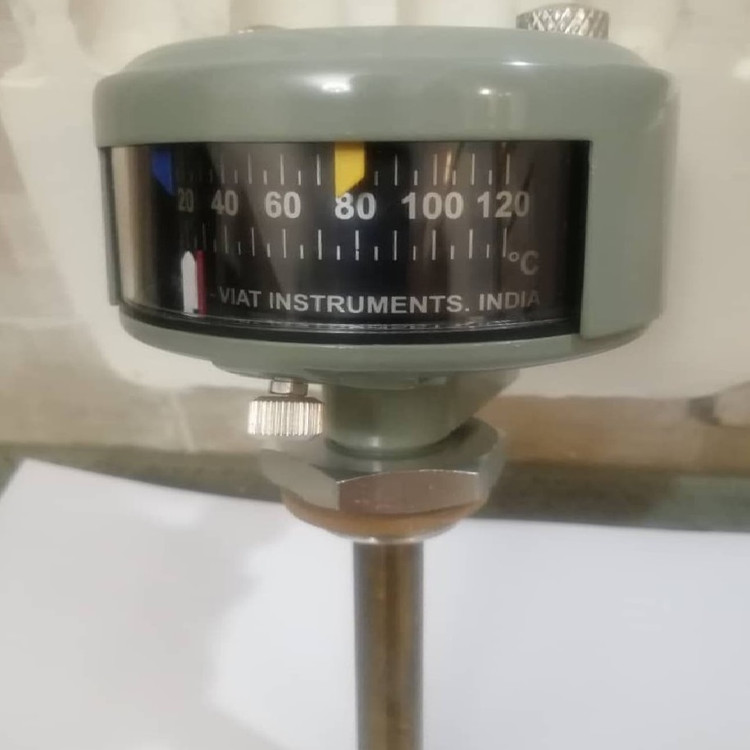

محصول با کیفیت و اصل، ساخت کشورهند.

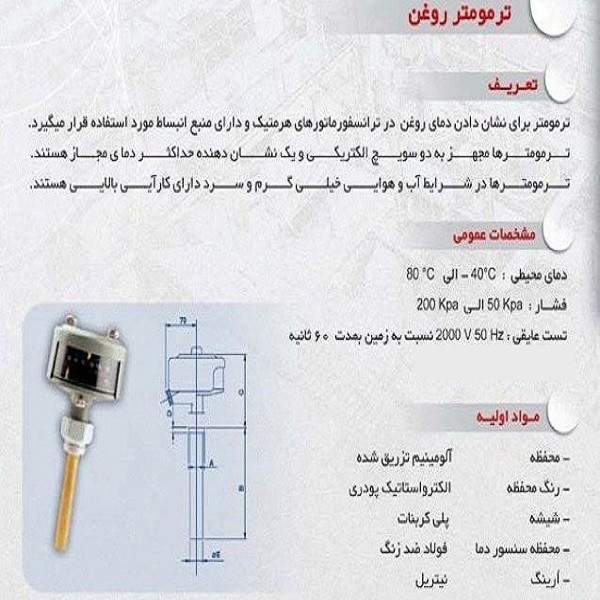

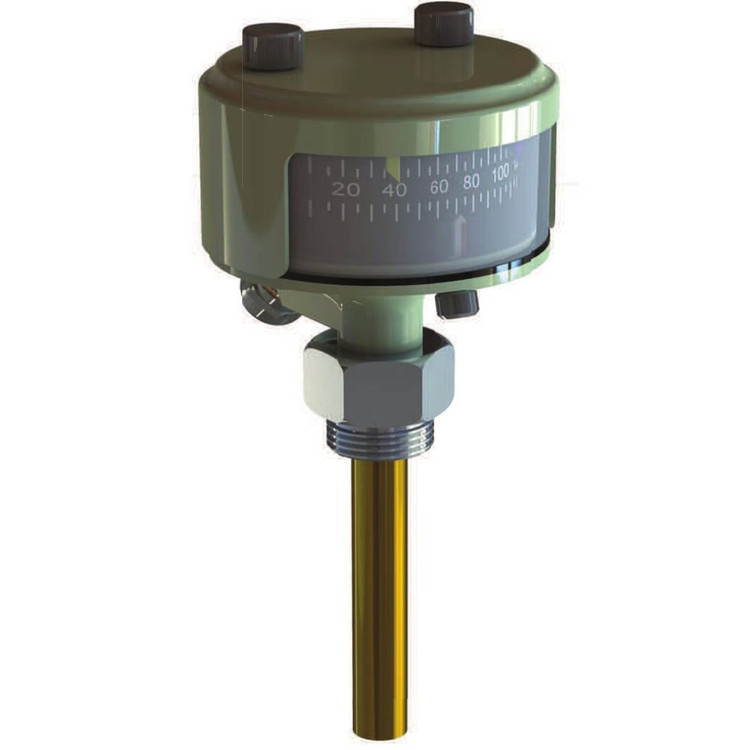

مشخصات فنی کالا:

دمای کار محیط: °C40- تا °C80

فشار: -50 kPa تا 200 kPa

نشانگر دمای روغن: °C0 تا °C120

تست عایق بندی:V2000 ، HZ50 ، sec60

کلاس حفاظتی: IP 65

بدنه: آلومینیوم ریختگی

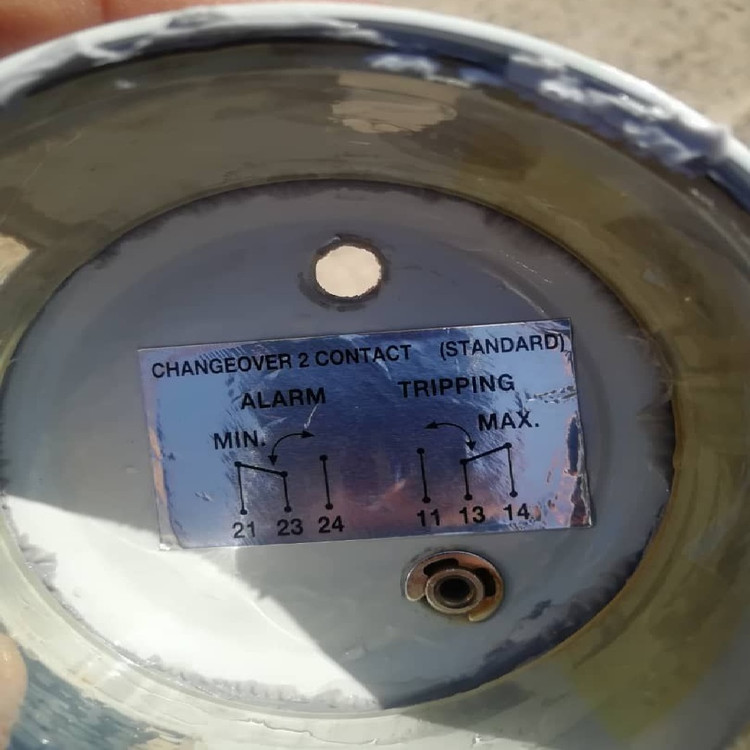

تعداد سوئیچ ها: 2 سوئیچ

دامنه تحمل: 50°C تا120°C  (°C 5±)

رنگ: پوشش رنگ پودری الکترواستاتیک

صفحه شفاف: پلی کربنات مقاوم در برابر اشعه ماوراء بنفش

ترموول: فولاد ضد زنگ

نشانگر حداکثر، قابل تنظیم مجدد نشانگر

مواد مقاوم در برابر خوردگی

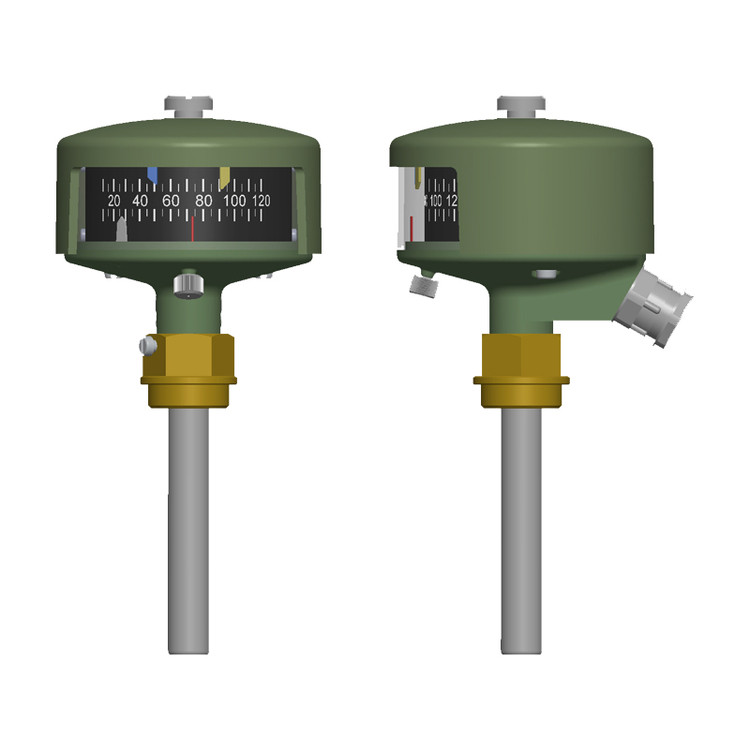

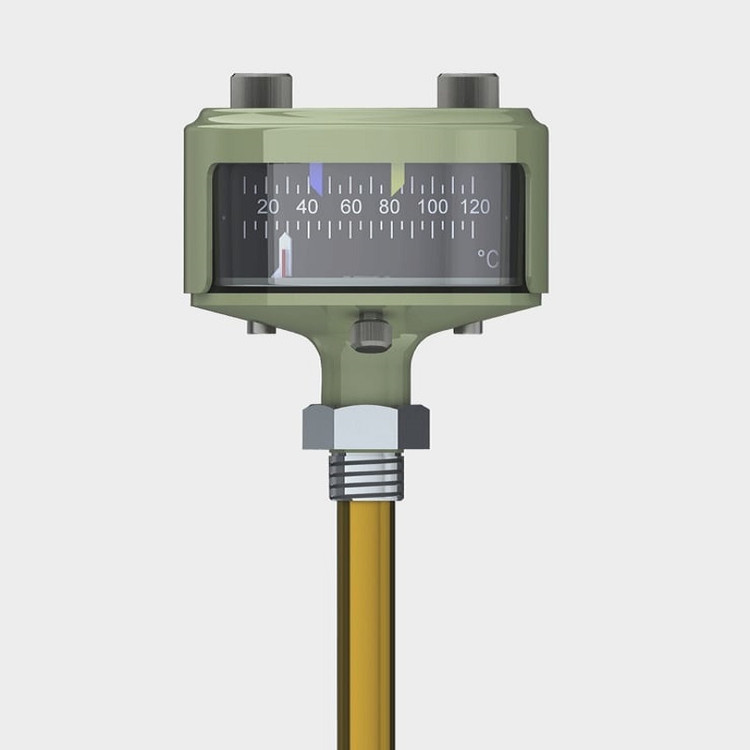

عقربه سفید: نشانگر دما

عقربه قرمز: ماکزیمم سنج (جهت ثبت حداکثر دما) + غربیلک ریست

عقربه آبی: آلارم

عقربه زرد: تریپ
